FM-IX系列

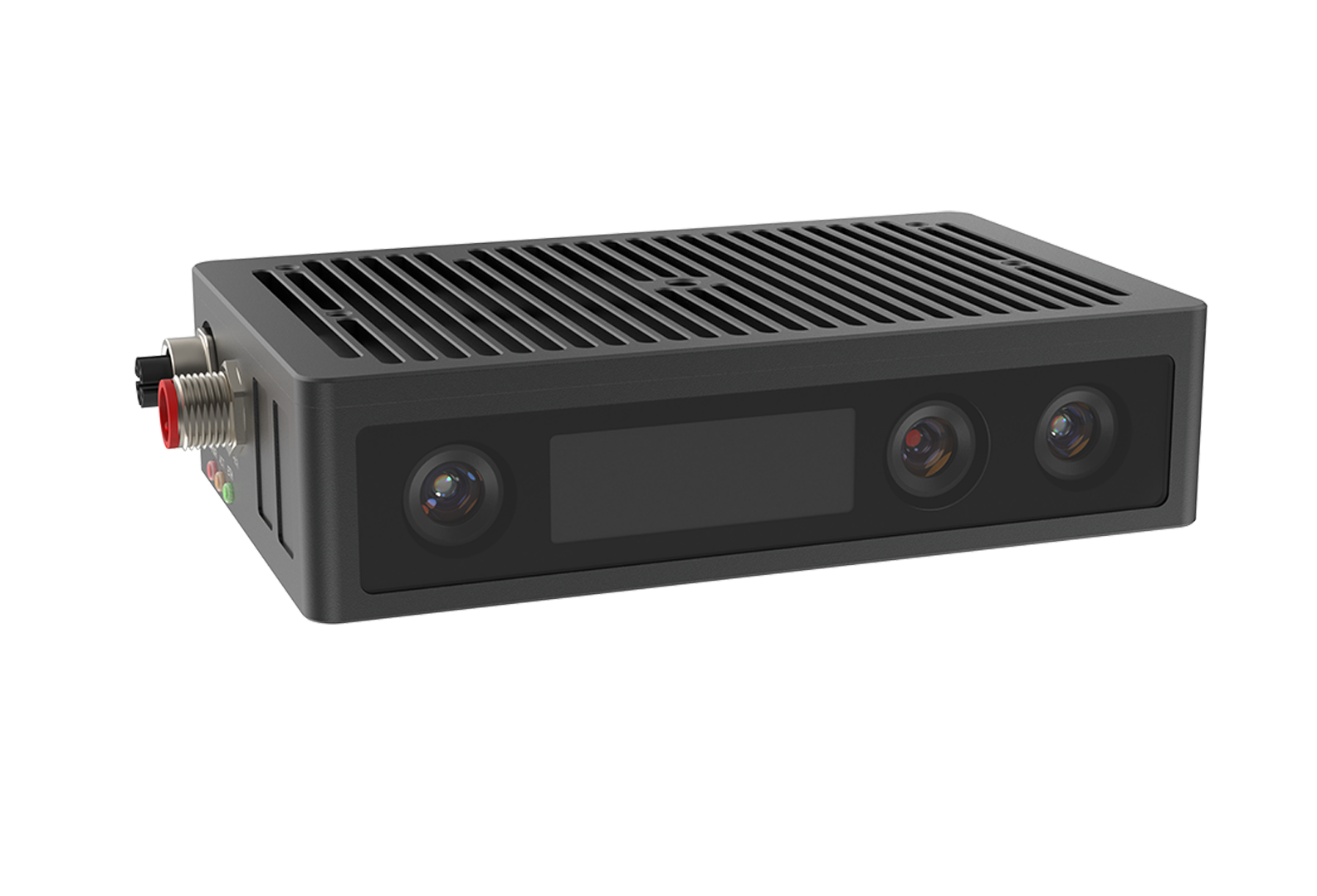

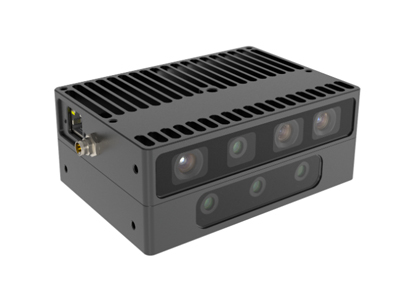

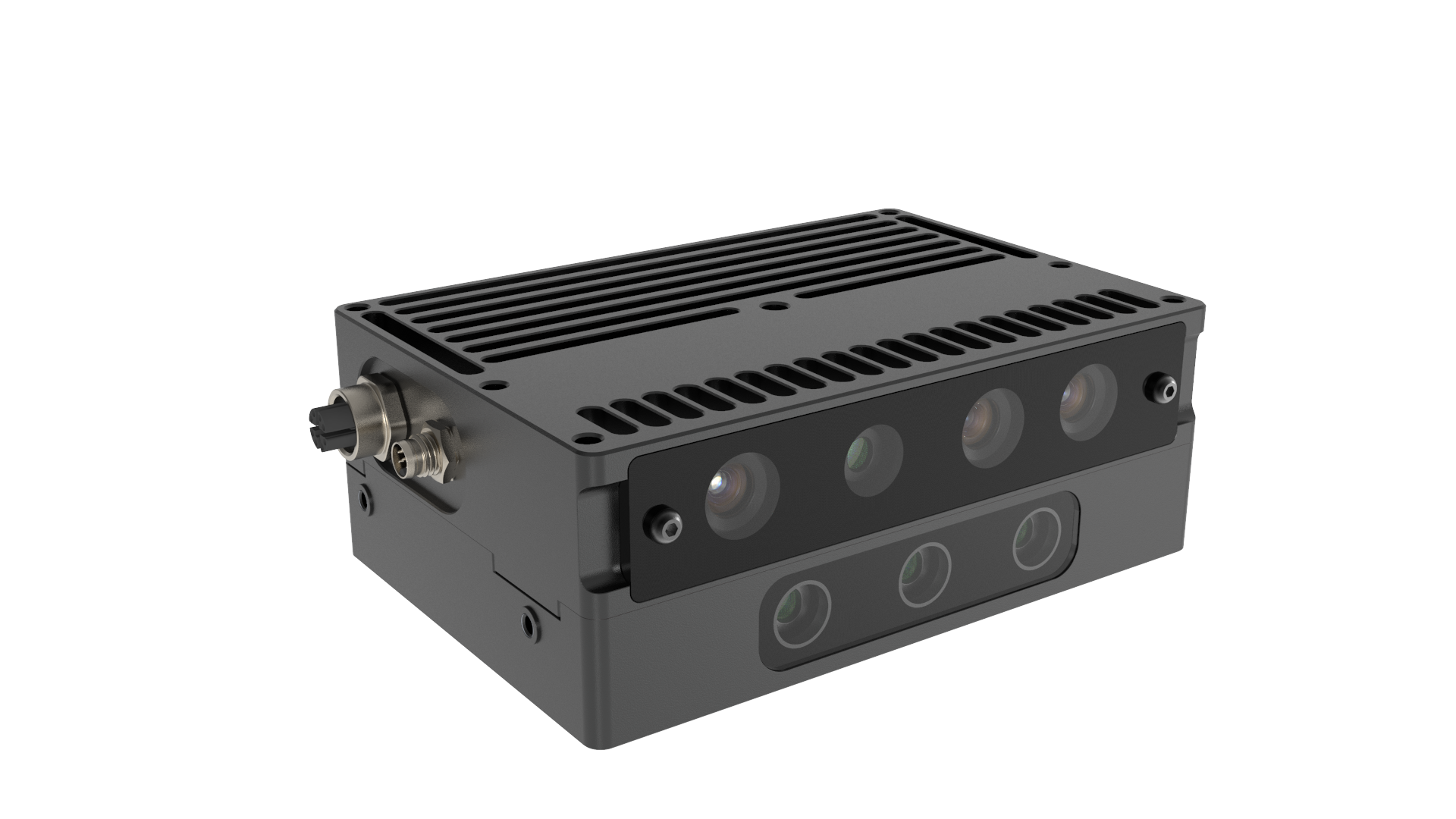

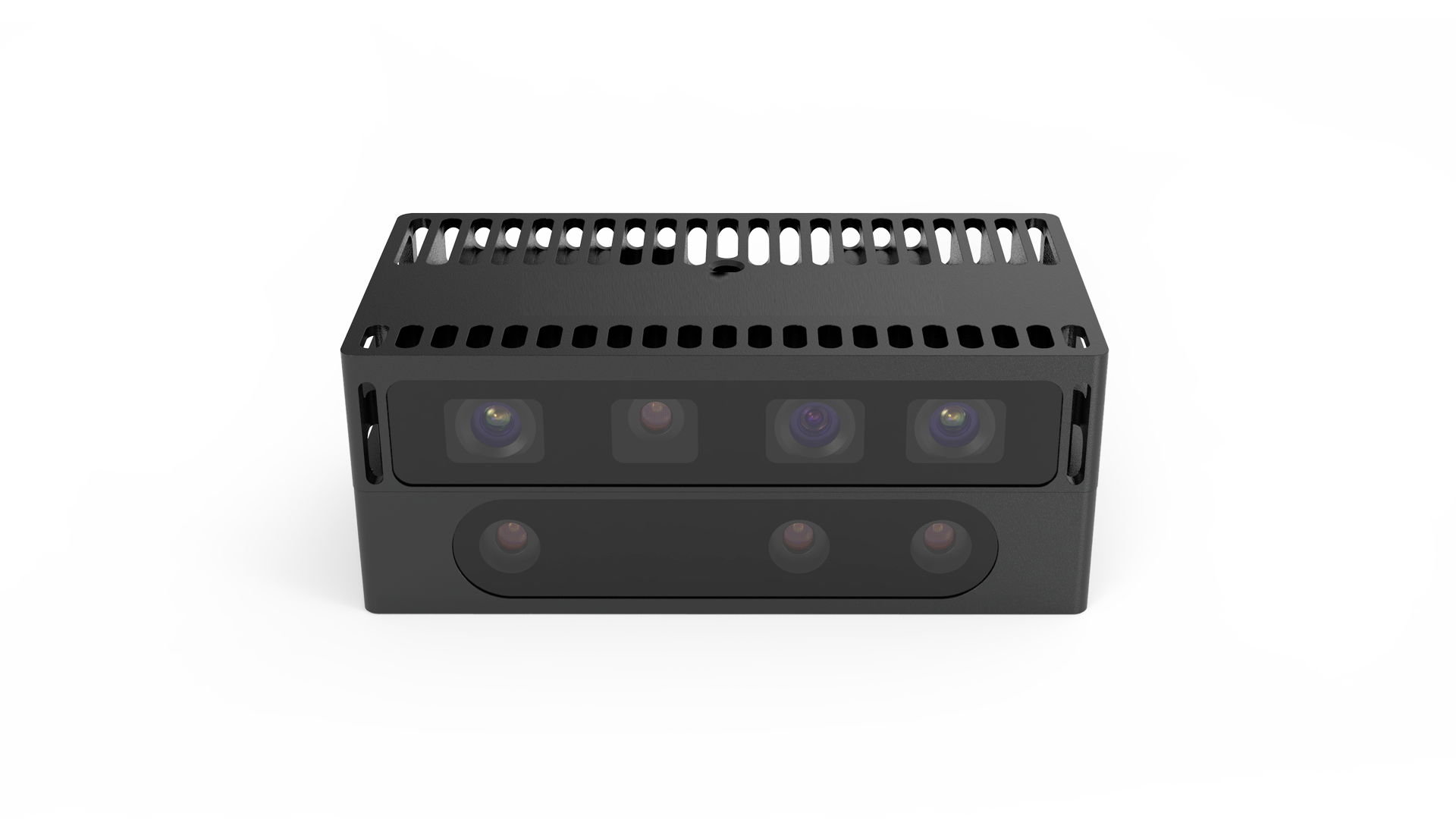

FM811-TIX,FM811-IX-E1, FM811-IX-E2, FM815-IX-E1, FS820-E1)

在FM850基础上增强了结构光系统,提高了测量精度,Z精度最高至亚毫米级,满足更多大视野高精度需求,千兆以太网接口可支持POE供电。

型号

工作距离

0.7m-3.4m

0.7m-3.5m

0.7m-3.5m

0.4m-8m

0.3m-1.4m

FOV(H/V)

63°/52°

60°/48°

60°/48°

60°/48°

66°/44°

精度(Z)

1.17mm@800mm; 4.44mm@2000mm

1.17mm@800mm; 4.44mm@2000mm

1.17mm@800mm; 4.44mm@2000mm

1.56mm@1000mm;1.80mm@1500mm

0.58mm@500mm; 2.51mm@1000mm

精度(X,Y)

3.29mm@800mm; 8.23mm@2000mm

3.29mm@800mm; 8.23mm@2000mm

3.29mm@800mm; 8.23mm@2000mm

3.2mm@1000mm; 4.8mm@1500mm

3.48mm@500mm; 6.96mm@1000mm

深度分辨率

1280*960

1280*960

1280*960

1280*960

1280*800

RGB分辨率

1280*960

1280*960

1280*960

2560*1920

1920*1080

供电

USB 2.0

DC 24V / IEEE802.3af/at PoE

DC 24V / IEEE802.3af/at PoE

DC 24V / IEEE802.3af/at PoE

DC 12V/24V

电源及触发接口

5 针航空接口

6针航空接口

6针航空接口

8针航空接口

6芯推拉自锁航插头

数据接口

USB

千兆以太网

M12 X-Code 航空接口

千兆以太网

RJ45 接口

千兆以太网

M12 X-Code 航空接口

千兆以太网

RJ45 接口

功耗

1.9W ~ 3.5W

2.9W ~ 5.2W

2.9W ~ 5.2W

5.0W ~ 11.3W

2.8W ~ 3.9W

温度

存储:-10℃~55℃;

操作:0℃~45℃

存储:-10℃~55℃;

操作:0℃~45℃

存储:-10℃~55℃;

操作:0℃~45℃

存储:-20℃~55℃;操作:-10℃~50℃

存储:-10℃~55℃; 操作:0℃~45℃

防护等级

IP54

IP65

IP54

IP65

IP41

尺寸

130mm*50.9mm*68.8mm

140mm*51.4mm*96mm

124mm*49.3mm*86.8mm

145mm*35mm*90mm

95mm*45mm*43mm

重量

523g

860g

615g

620g

228g
