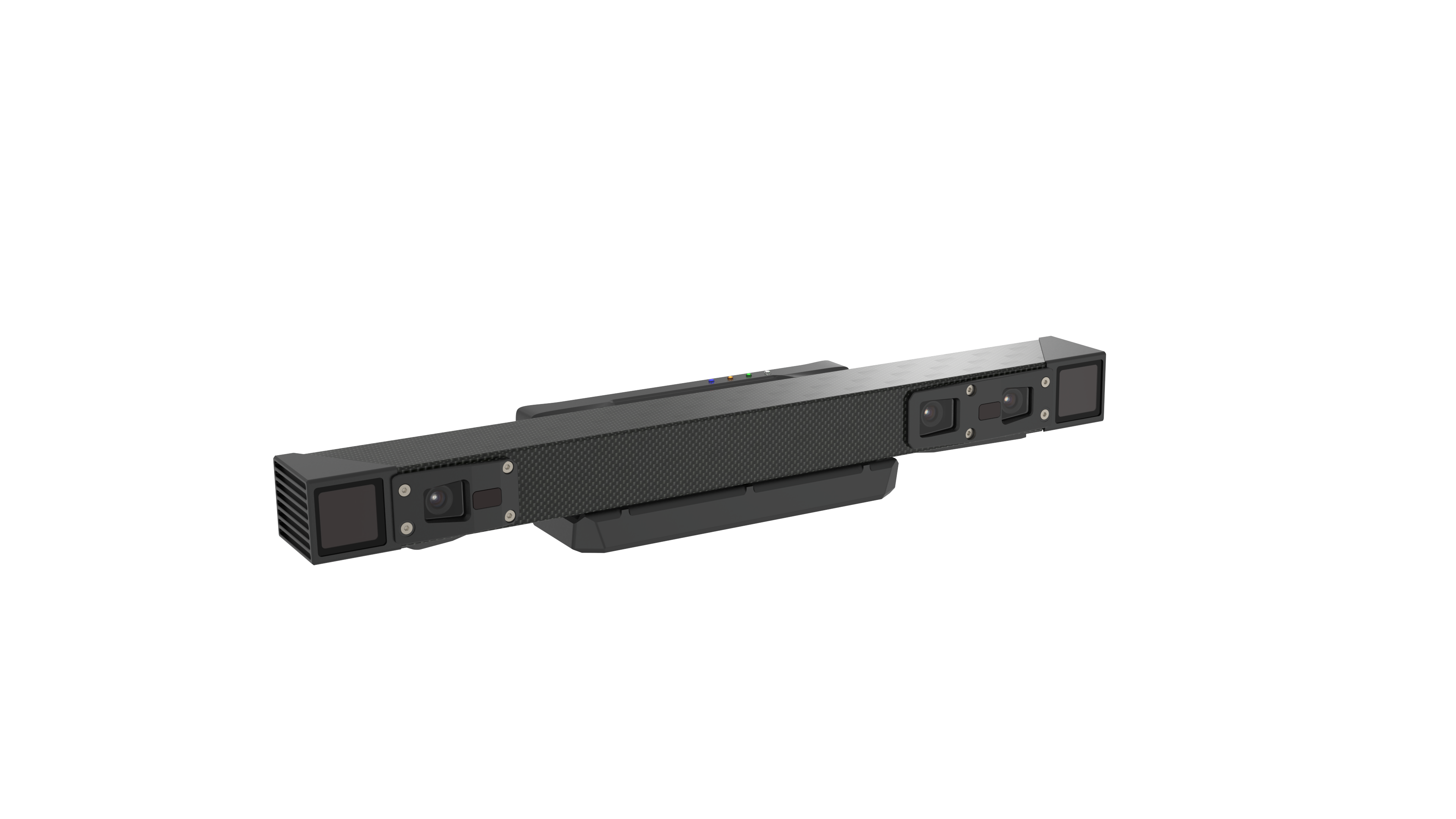

PMD03-E1

散斑结构光3D相机，长基线设计、抗环境光干扰，专为远距大视野需求打造，适配拆码垛、无序分拣等多样化场景。

向左滑动


技术原理	主动双目
激光波段	940nm
光源	2 x 红外激光器（λ = 940 nm） 4 x 红外泛光灯
快门类型	Global
出图延迟时间	<900ms
帧率@分辨率（深度）	1.54 fps @ 2048 x 1536 1.54 fps @ 1024 x 768 1.54 fps @ 512 x 384
帧率@分辨率（彩色）	3fps@2560 x 1920@YUYV 4fps@2560 x 1920@CSI BAYER12GBRG 7fps@1920 x 1440@YUYV 14fps@1280 x 960@YUYV 15fps@640 x 480@YUYV
RGB-D对齐	支持
输出图像	深度图、彩色图、红外图、点云图
Z精度	0.79mm@1500mm 2.70mm@2500mm
XY精度	3.35mm@1500mm 5.63mm@2500mm
视场角FOV (H/V)	51°/41°
基线	350mm
推荐测距范围	1000mm~3000mm
最大测距范围	1000mm~4000mm
近视场	808mm x 747mm@1000mm
远视场	2861mm x 2243mm@3000mm
主机操作系统	Linux/Windows/ROS
软件开发包	Percipio Camport SDK；支持 C、C++、C#、Python 等
尺寸	480 mm x 84 mm x 65 mm
重量	1368g
数据接口	千兆以太网
电源	M12 X-Code 8 孔航空接口
触发接口	M12 A-Code 8 针航空接口
功耗	＜21.5W
外壳材料	铝合金
防护等级	IP65
散热方式	被动散热
安装方式	机械固定（M5螺钉）
供电电压	DC 24V ±10%； PoE (IEEE802.3 at)
平均功耗	＜21.5W
工作温度	0 ℃ ~ 45 ℃
存储温度	-10 ℃~ 55 ℃

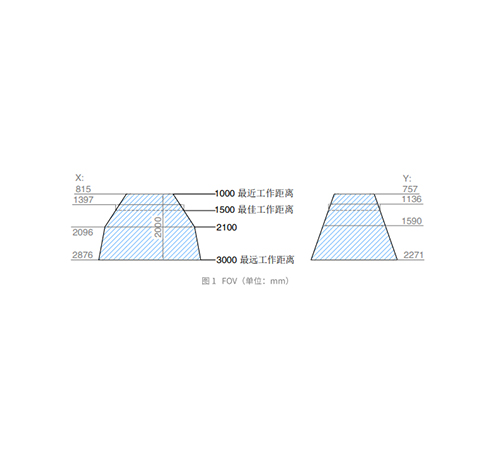

近视场

815 mm x 757 mm @ 1000 mm (H/V：约 44°/41°)

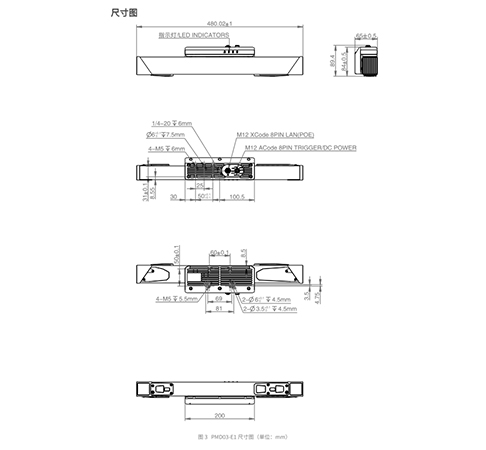

尺寸图

技术文档

软件文档
